DG型鍋爐給水防爆離心泵可供輸送清水或物理化學性質類似于清水的液體，適用于中、低壓鍋爐或次高壓鍋爐給水，也適用于工廠或城市高壓給排水。輸送介質溫度為-20℃～150℃，進口允許壓力小于0.6MPa。
DG型臥式鍋爐補水多級離心泵采用了國家推薦使用的高效節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。
DG型鍋爐給水防爆離心泵工作條件
供吸送清水（含雜質量小于1%，顆粒度小于0.1mm）及物理化學性質類似于清水的液體之用。輸送介質溫度不高于105攝氏度，適用于小型鍋爐給水及城鎮供水等場合。
DG型鍋爐給水防爆離心泵結構特點
DG型臥式鍋爐補水多級離心泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。
DG型臥式鍋爐補水多級離心泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。鍋爐泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑中，并用油環進行自潤滑，循環水冷卻。
DG型臥式鍋爐補水多級離心泵的進水段、中段、出水段之間的密封均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予更換。
軸的密封形式有機械密封和填料密封兩種。高壓泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定的壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。
次高壓泵一般采用滑動軸承、稀油潤滑結構，DG85-67、DG155-67型泵可采用滑動軸承、稀油潤滑，也可采用滾動軸承、干油潤滑結構，其余型號均采用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該系列泵通過彈性聯軸器由原電機直接驅動，從原電機方向看，鍋爐補水泵為順時針方向旋轉。
DG型鍋爐給水防爆離心泵啟動、運行和停機及解決方法
起動
1、鍋爐泵起動前應轉動泵轉子，檢查轉子是否靈活；
2、檢查電機轉向是否與泵轉向一致；
3、打開補水泵吸入閥，關閉泵出口管路閘閥及壓力表旋塞，使泵內充滿液體，或用真空系統排除吸入管和鍋爐泵內空氣；
4、檢查泵和電機聯接螺栓的松緊程度和泵周圍的安全情況，使泵處于準備起動狀態；
5、起動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，直到壓力表指針指到所需壓力為止（按出口壓力表讀數控制泵給定的揚程）。
運行
1、鍋爐給水泵靠泵內平衡機構平衡軸向力，平衡裝置內有平衡液體流出，平衡液體由平衡水管接至進水段，或在平衡室外設計一短管，平衡液體經短管流向泵外，為保證泵正常運行，平衡水管絕對不允許堵塞；
2、在開車和運行過程中，必須注意觀察儀表讀數，軸承發熱、填料漏水和發熱及泵的振動和聲音等是否正常，如發現異常情況，應及時處理；
3、軸承溫升變化反映了泵的裝配質量，軸承溫升不得高于環境溫度35℃，軸承的高溫度不得高于75℃；
4、離心泵轉子在運行中存在一定的軸向游動，軸向竄動應在允許范圍內，應保證電機和水泵兩聯軸器端面間的間隙值；
5、泵在運行期間應定期檢查葉輪、密封環、導葉套、軸套、平衡盤等零件的磨損情況，磨損過大時應及時更換。
停機
1、停機前應先關閉壓力表旋塞，慢慢關閉出口閘閥，待出口閥關閉完畢后再停電機，泵停穩后再關閉泵的吸入閥；
2、補水泵內水放出，如長期停用，應將泵拆卸清洗上油，包裝保管。
DG型鍋爐給水防爆離心泵技術參數
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。

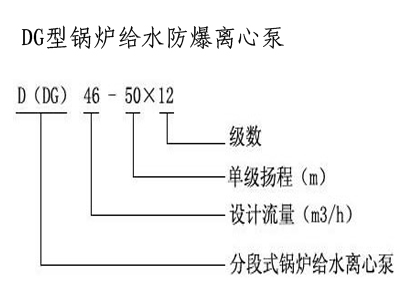

DG型鍋爐給水防爆離心泵型號意義

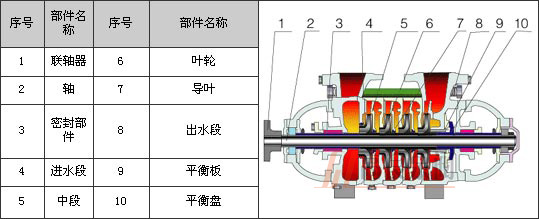

DG型鍋爐給水防爆離心泵結構
DG型鍋爐給水防爆離心泵性能參數
m 3 /h
m
r/min
